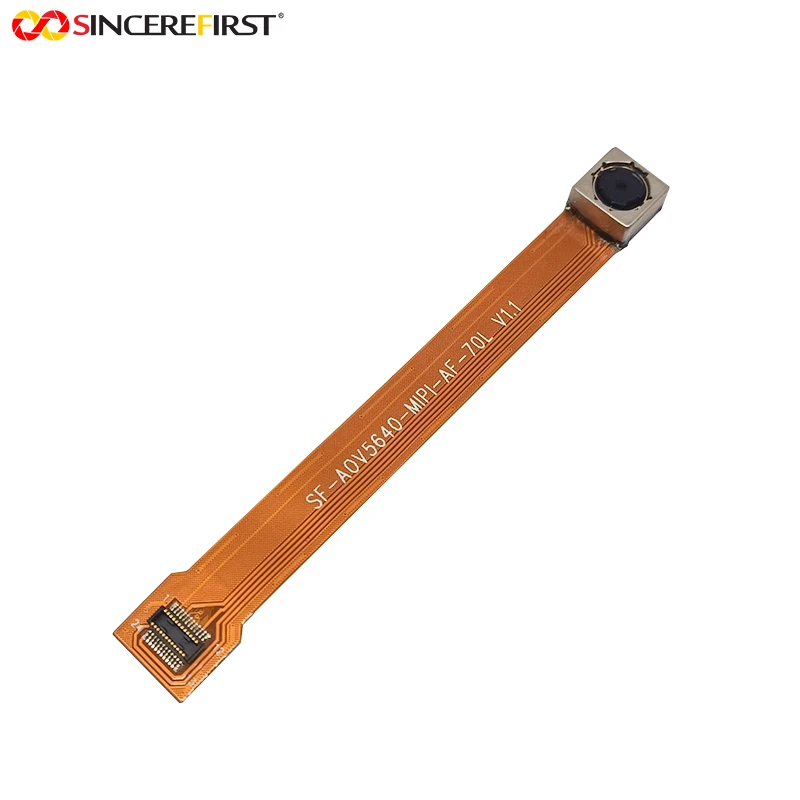

Módulo de câmera MIPI com foco automático OV5640 5MP CMOS para visão incorporada
Guangzhou Sincere Information Technology Ltd. é um dos módulos de câmera mipi com foco automático ov5640 5mp cmos mais profissionais para fabricantes e fornecedores de visão incorporada na China. Bem-vindo aos produtos com desconto no atacado para venda aqui em nossa fábrica. Pedidos personalizados são bem-vindos.
Este módulo de câmera MIPI com foco automático VCM de 5 MP usa o sensor CMOS OmniVision OV5640 para suportar captura de imagem de 2592 × 1944. Com saída YUV e design de interface MIPI, ele é adequado para plataformas de host incorporadas que exigem integração de câmera compacta, processamento de imagem no lado do host e entrada visual estável.
O módulo combina foco automático VCM, ângulo de lente de grau D67, distorção de TV abaixo de -1% e um conector BTB de 24 pinos. Isso o torna adequado para terminais inteligentes, equipamentos de reconhecimento compactos e produtos de imagem OEM onde o controle de foco, o layout do conector e o desempenho óptico precisam ser avaliados em conjunto.
Características
•Foco automático VCM para distância de trabalho variável
A estrutura de foco automático VCM ajuda a câmera a ajustar o foco quando a distância do objeto muda, tornando-a adequada para produtos de imagem compactos que não podem depender de uma distância de trabalho fixa.
•Sensor OV5640 5MP para captura detalhada de imagens
O sensor OV5640 suporta resolução de 2592 × 1944, ajudando os produtos incorporados a capturar mais detalhes de imagem do que os módulos básicos de câmera VGA ou 2MP.
•Interface MIPI para integração de host incorporado
A interface MIPI suporta integração direta com plataformas incorporadas que processam sinais de imagem no lado do host.
•Saída YUV para fluxos de trabalho de processamento de imagens
A saída YUV pode simplificar a visualização, o processamento de imagens e a avaliação do lado do host em sistemas incorporados compatíveis.
•Ângulo de lente de grau D67 com baixa distorção
O ângulo da lente D67 proporciona uma cobertura de cena prática, enquanto a distorção de TV abaixo de -1% suporta aplicações que necessitam de geometria de imagem controlada.
•Conector BTB de 24 pinos para montagem compacta
O conector BTB de 24-pinos suporta integração compacta em nível de placa, onde a posição do conector e o espaço interno são importantes.
Aplicação do Módulo de Câmera MIPI
•Produtos de imagem integrados inteligentes
Adequado para produtos de imagem compactos, como terminais inteligentes, scanners portáteis ou pequenas ferramentas de captura visual que exigem detalhes de imagem de 5 MP e capacidade de foco automático.
•Hospedar-plataformas de visão MIPI laterais
A interface MIPI e a saída YUV podem oferecer suporte a placas de desenvolvimento incorporadas, protótipos de plataformas de visão e sistemas de processamento de imagens do lado do host.
•Terminais de reconhecimento compactos
O sensor de 5 MP e a lente de foco automático VCM podem suportar terminais de reconhecimento, ferramentas de captura de rótulos ou acesso-a estruturas de imagem de controle com mudança na distância do objeto.
•Integração de câmera OEM MIPI
Útil para projetos OEM que precisam de um módulo de câmera MIPI compacto com conexão BTB de 24 pinos, foco ajustável e FPC personalizado ou avaliação de conector.
Detalhes do produto
|
Nome do produto |
Módulo de câmera MIPI com foco automático 1080P |
|
Sensor |
Sensor CMOS OmniVision OV5640 |
|
Pixel |
5 MP |
|
Resolução |
2592x1944@30FPS |
|
Tamanho do sensor |
1/4 polegada |
|
SaídaFormatar |
YUV |
|
EFL |
3,37 mm |
|
Alcance de focagem |
10cm~Infinito |
|
F.NÃO |
2.8 |
|
campo de visão |
Grau D67 |
|
Tipo de foco |
Foco automático VCM |
|
Distorção de TV |
＜1% |
|
Interface |
BTB MIPI CSI de 24 pinos |
Opções de personalização
Avaliação de lentes e FOV
O ângulo da lente, a distância de trabalho e o desempenho do foco automático podem ser avaliados de acordo com a estrutura do dispositivo alvo e os requisitos de captura de imagem.
Personalização de FPC e Conector
O formato do FPC, o comprimento do FPC e a direção do conector BTB podem ser ajustados de acordo com o espaço interno disponível do produto do cliente.
Avaliação da interface MIPI
A configuração da pista MIPI, a definição do pino e os requisitos do driver do lado do host podem ser revisados antes do teste de amostra.
Suporte para ajuste de imagem
O brilho, a cor, a nitidez e o comportamento do foco da imagem podem ser avaliados durante a integração da plataforma e validação da amostra.
Perguntas frequentes
P: Qual sensor este módulo de câmera usa?
R: Ele usa o sensor CMOS OmniVision OV5640 com resolução de 5MP.
P: Este módulo suporta foco automático?
R: Sim. Suporta foco automático VCM para aplicações onde a distância do objeto pode mudar.
P: Qual interface este módulo usa?
R: Ele usa uma interface MIPI com um conector BTB de 24 pinos.
P: Qual formato de saída ele suporta?
R: O módulo suporta saída YUV.
P: Qual é o campo de visão da lente?
R: O campo de visão da lente é de D79,8 graus.
P: O FPC ou conector pode ser personalizado?
R: Sim. A forma, o comprimento, a direção do conector e a definição do pino do FPC podem ser avaliados de acordo com os requisitos do projeto.
P: Que informações devo fornecer antes de solicitar amostras?
R: Forneça sua plataforma host, configuração MIPI, requisitos de FOV, distância de trabalho, requisitos de conector, layout FPC e aplicação esperada.
Precisa de um módulo de câmera MIPI com foco automático de 5 MP para seu produto de visão integrado?
Envie SincereFirst sua plataforma host, requisito MIPI, alvo FOV, distância de trabalho, tipo de conector e layout FPC. Nossa equipe pode ajudar a avaliar se este módulo de foco automático OV5640 se adapta ao seu dispositivo OEM.
